Projektowanie ślepych kołnierzy o wysokiej koncentratu do zastosowań dynamicznych jest złożonym, ale kluczowym zadaniem, szczególnie w zakresie zaspokojenia branż, w których sprzęt jest poddawany ciągłym ruchom, wibracji i różnych sił. Jako dostawca ślepego kołnierza o wysokim hubie rozumiem znaczenie tworzenia produktów, które mogą wytrzymać te trudne warunki. Na tym blogu podzielę się kluczowymi rozważaniami i krokami związanymi z procesem projektowania.
Zrozumienie obciążeń dynamicznych
Zanim zagłębiono się w aspekty projektowe, ważne jest jasne zrozumienie obciążeń dynamicznych. Obciążenia dynamiczne to siły, które zmieniają się w czasie, takie jak te spowodowane wibracjami maszynowymi, podmuchami wiatrowymi lub aktywnością sejsmiczną. Obciążenia te mogą wywierać znaczny naprężenie na kołnierze, prowadząc do zmęczenia, deformacji, a nawet awarii, jeśli nie są odpowiednio uwzględnione.
Podczas projektowania kołnierzy ślepych o wysokiej koncentratu dla zastosowań dynamicznych obciążeń musimy rozważyć następujące typy obciążeń dynamicznych:
- Obciążenia wibracyjne: Są one spowodowane działaniem maszyn obrotowych, takich jak pompy, sprężarki i turbiny. Obciążenia wibracyjne mogą indukować stres cykliczny w kołnierzu, co prowadzi do pękania zmęczenia z czasem.
- Obciążenia uderzenia: Obciążenia uderzenia występują, gdy nastąpi nagła zmiana kierunku lub wielkości siły, na przykład podczas uruchamiania lub wyłączania sprzętu. Obciążenia te mogą powodować stężenie wysokiej stresu w kołnierzu, potencjalnie prowadząc do natychmiastowej awarii.
- Obciążenia termiczne: Obciążenia termiczne są generowane przez zmiany temperatury w systemie, co może powodować rozszerzenie lub kurczenie się kołnierza. Jeśli kołnierz nie jest zaprojektowany w celu uwzględnienia tych ruchów termicznych, może powodować nadmierne naprężenie i deformację.
Wybór materiału
Wybór materiału jest kluczowym czynnikiem w projektowaniu kołnierzy ślepych o wysokim koncie do dynamicznych zastosowań obciążenia. Materiał musi mieć wystarczającą wytrzymałość, wytrzymałość i odporność na zmęczenie, aby wytrzymać obciążenia dynamiczne bez awarii. Niektóre powszechnie używane materiały do ślepych kołnierzy o wysokim hubie obejmują:
- Stal węglowa: Stal węglowa jest popularnym wyborem dla wysokich ślepych kołnierzy ze względu na wysoką wytrzymałość, dobrą spawalność i stosunkowo niski koszt. Jednak może nie być odpowiednie do zastosowań, w których wymagany jest odporność na korozję.
- Stal nierdzewna: Stal nierdzewna oferuje doskonałą odporność na korozję, co czyni ją idealną do zastosowań w trudnych środowiskach. Ma również dobrą siłę i wytrzymałość, ale może być droższy niż stal węglowa.
- Stal ze stopu: Stal stopowa to połączenie stali węglowej i innych pierwiastków, takich jak chrom, nikiel i molibden. Oferuje lepszą siłę, wytrzymałość i odporność na korozję w porównaniu do stali węglowej, ale jest również droższy.
Wybierając materiał dla kołnierzy ślepych o wysokich koncie, musimy wziąć pod uwagę określone wymagania zastosowania, takie jak temperatura robocza, ciśnienie i środowisko korozji. Musimy również upewnić się, że materiał jest kompatybilny z innymi komponentami w systemie, aby uniknąć korozji galwanicznej.
Względy projektowe
Oprócz wyboru materiałów istnieje kilka innych wzglętów projektowych, które należy wziąć pod uwagę przy projektowaniu kołnierzy ślepych o wysokim koncie do zastosowań obciążenia dynamicznego. Należą do nich:
- Wymiary kołnierza: Wymiary kołnierza, takie jak średnica, grubość i rozmiar otworu śruby, muszą być starannie wybrane, aby zapewnić, że może wytrzymać obciążenia dynamiczne bez awarii. Kołnierz należy również zaprojektować tak, aby pasowały do określonych wymagań aplikacji, takich jak rozmiar rury i prąd ciśnienia.
- Projektowanie piasty: Hub kołnierza odgrywa kluczową rolę w równomiernym rozmieszczeniu obciążeń dynamicznych na kołnierzu. Wysoka konstrukcja piasty może zapewnić dodatkową wytrzymałość i sztywność kołnierza, zmniejszając ryzyko pękania zmęczenia. Centrum powinno być również zaprojektowane tak, aby zapewnić płynne przejście między kołnierzem a rurą, minimalizując stężenia naprężeń.
- Wzór i moment obrotowy: Wzór śruby i moment obrotowy są ważnymi czynnikami zapewniającymi właściwą instalację i wydajność kołnierza. Śruby powinny być dokręcone do zalecanych wartości momentu obrotowego, aby zapewnić bezpieczne połączenie między kołnierzem a rurą. Wzór śruby powinien być również zaprojektowany do równomiernego rozmieszczenia obciążenia na kołnierz, zmniejszając ryzyko awarii śruby.
- Wybór uszczelki: Uszczelka jest ważnym elementem złącza kołnierza, ponieważ zapewnia uszczelnienie między kołnierzem a rurą. Uszczelkę należy wybrać na podstawie określonych wymagań zastosowania, takich jak temperatura robocza, ciśnienie i kompatybilność chemiczna. Wysokiej jakości uszczelka może pomóc zapobiec wyciekom i zapewnić długoterminową wydajność złącza kołnierza.
Analiza elementów skończonych (FEA)
Analiza elementów skończonych (FEA) jest potężnym narzędziem, które można użyć do symulacji zachowania kołnierzy ślepych o wysokim piasty pod obciążeniami dynamicznymi. FEA pozwala nam analizować rozkład naprężeń, deformację i żywotność zmęczenia kołnierza oraz optymalizować projekt w celu poprawy jego wydajności.
Podczas procesu FEA tworzymy model komputerowy kołnierza i nakładamy do niego obciążenia dynamiczne. Model jest następnie analizowany przy użyciu specjalistycznego oprogramowania do obliczania naprężeń i deformacji w kołnierzu. Na podstawie wyników analizy możemy zidentyfikować obszary wysokiego stresu i dokonywać modyfikacji projektowania w celu zmniejszenia poziomu stresu.
FEA można również wykorzystać do przewidywania żywotności zmęczenia kołnierza, co jest ważnym czynnikiem w zastosowaniach dynamicznych obciążenia. Symulując cykliczne warunki ładowania, możemy oszacować liczbę cykli, które kołnierz może wytrzymać przed awarią. Informacje te można wykorzystać do określenia odpowiedniego harmonogramu konserwacji i zapewnienia długoterminowej niezawodności kołnierza.
Kontrola jakości
Kontrola jakości jest istotną częścią procesu projektowania i produkcyjnego dla ślepych kołnierzy o wysokim hubie. Musimy upewnić się, że kołnierze są wytwarzane zgodnie z najwyższymi standardami jakości i że spełniają konkretne wymagania dotyczące aplikacji.
Niektóre z wdrażanych przez nas miar kontroli jakości obejmują:
- Testowanie materiałowe: Przeprowadzamy testy materiałów na wszystkich przychodzących materiałach, aby upewnić się, że spełniają one określone właściwości chemiczne i mechaniczne. Obejmuje to testowanie twardości, wytrzymałości na rozciąganie i wytrzymałości wpływu.
- Kontrola wymiarowa: Używamy precyzyjnych urządzeń pomiarowych, aby sprawdzić wymiary kołnierzy, aby upewnić się, że spełniają one specyfikacje projektowe. Obejmuje to pomiar średnicy, grubości i wielkości otworu śrubowego.
- Testy nieniszczące (NDT): Używamy technik NDT, takich jak testy ultradźwiękowe, testowanie cząstek magnetycznych i testy penetracyjne barwnika, aby wykryć wszelkie wady wewnętrzne lub powierzchniowe w kołnierzach. Pomaga to zapewnić, że kołnierze są wolne od pęknięć, porowatości i innych wad, które mogą wpłynąć na ich wydajność.
- Testowanie ciśnienia: Przeprowadzamy testowanie ciśnienia na kołnierzach, aby upewnić się, że mogą one wytrzymać określone ciśnienie robocze bez wycieku. Obejmuje to testy hydrostatyczne i testy pneumatyczne.
Wniosek
Projektowanie wysokich ślepych kołnierzy do zastosowań dynamicznych obciążeń wymaga dokładnego zrozumienia obciążeń dynamicznych, wyboru materiału, rozważań projektowych i miar kontroli jakości. Postępując zgodnie z tymi wytycznymi i stosując zaawansowane techniki projektowania i produkcji, możemy tworzyć wysokiej jakości kołnierze, które mogą wytrzymać trudne warunki zastosowania dynamicznego obciążenia.

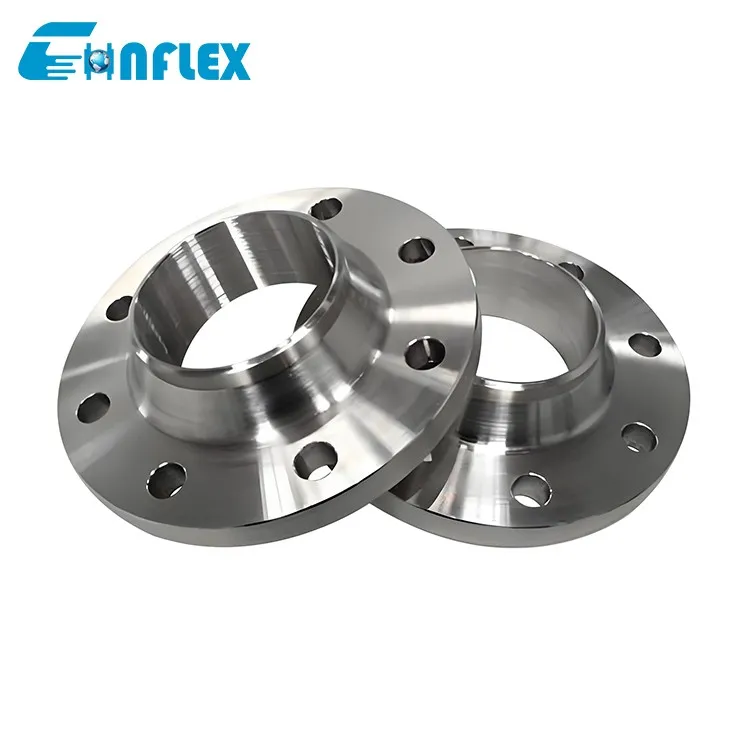

Jeśli szukasz wysokich ślepych kołnierzy do zastosowań dynamicznych obciążenia, skontaktuj się z nami. Jesteśmy wiodącym dostawcą wysokich ślepych kołnierzy i możemy dostarczyć niestandardowe rozwiązania, aby spełnić Twoje konkretne wymagania. Możesz także sprawdzić naszeWyniesiony kołnierz szyiIRowkowany adapter kołnierzaprodukty na naszej stronie internetowej. Aby uzyskać więcej informacji o naszychWysoki ślepy kołnierz, odwiedź naszą stronę internetową lub skontaktuj się z nami bezpośrednio. Z niecierpliwością czekamy na omówienie Twoich potrzeb i zapewnianie najlepszych rozwiązań dla twoich aplikacji.
Odniesienia
- ASME B16.5 - Kołnienie rur i kołnierze
- API 6A - Specyfikacja sprzętu Wellhead i Choinka
- ASTM A105/A105M - Standardowa specyfikacja do odkuwek stali węglowej do zastosowań w ramach rurociągów
- ASTM A350/A350M - Standardowa specyfikacja do odkuwek stalowych węglowych i niskopomorowych, wymagających testów wytrzymałości na wycięcie elementów rurowych
